SM-II系列-射出成型機

SM-II系列-射出成型機
產品說明

高性價比 HIGH COST-PERFORMANCE

SM-II 系列射出成型機傳承了德國和義大利的原版設計和高品質的制造技術。具有極高性價比。

個性化 INDIVIDUAL

由於模塊化的設計理念,依據客戶的選擇和實際需求,對機器的鎖模、射出、驅動單元優化組合,滿足客戶的一切需求,而且高效能。

高重複精度 HIGH REPEATABILITY PRECISION

SM-II系列射出成型機優秀射出過程,保證重複沖模和始終如一的高品質射出。

可靠性 RELIABILITY

SM-II系列射出機使用高品質元件,能勝任長期高效工作。堅固耐用,節省保養費用。

  • 高響應雙缸射出單元
  • 高剛性四柱導向鎖模單元
  • 機械零件特殊表面處理

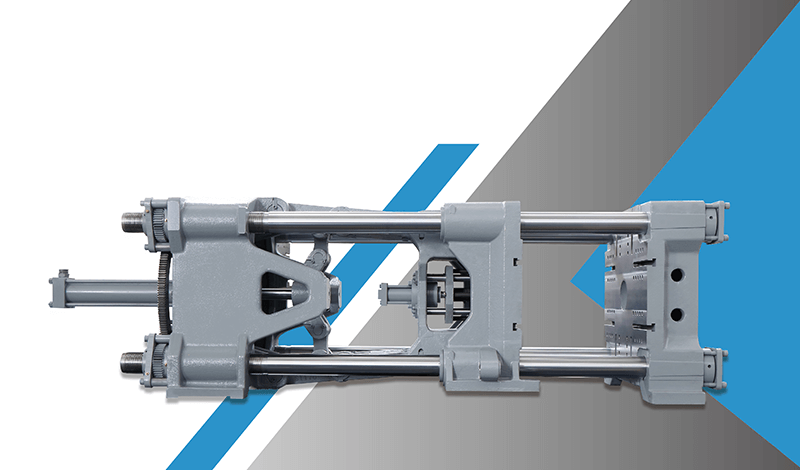

鎖模單元

鎖模單元 Clamping Unit

  • 機械結構連桿設計優化,整体機械剛性強
  • 更大的拉桿間距,適應更多的模具尺寸和多腔產品的需求
  • 歐式頂出結構,維護更方便
  • 拉桿、頂出導向套採用石墨銅套,二板、尾板滑腳採用石墨銅塊
  • 加長、加寬的導向支撐,重複精度更高

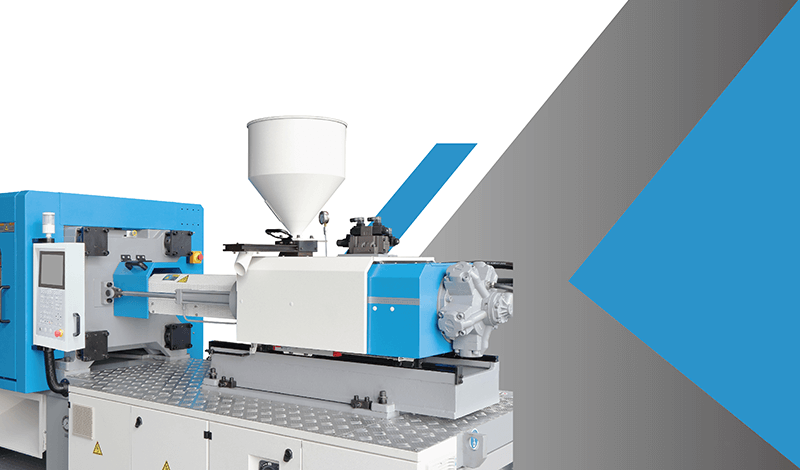

射出單元

射出單元 Injection Unit

  • 射出機構採用模塊化設計,實現射出和鎖模單元的自由組合
  • 採用整体射台支撐結構配合精密的雙線性導軌,確保精密
  • 雙射移射出結構,進一步提升射出精度
  • 射台鋼管採卡套連接,無焊接設計
  • 上翻式射嘴防護罩,更便於維護
  • 雙層隔溫料筒防護罩,有效保障安全生產
  • 滾注式滑道結構方便客戶換原料及操作

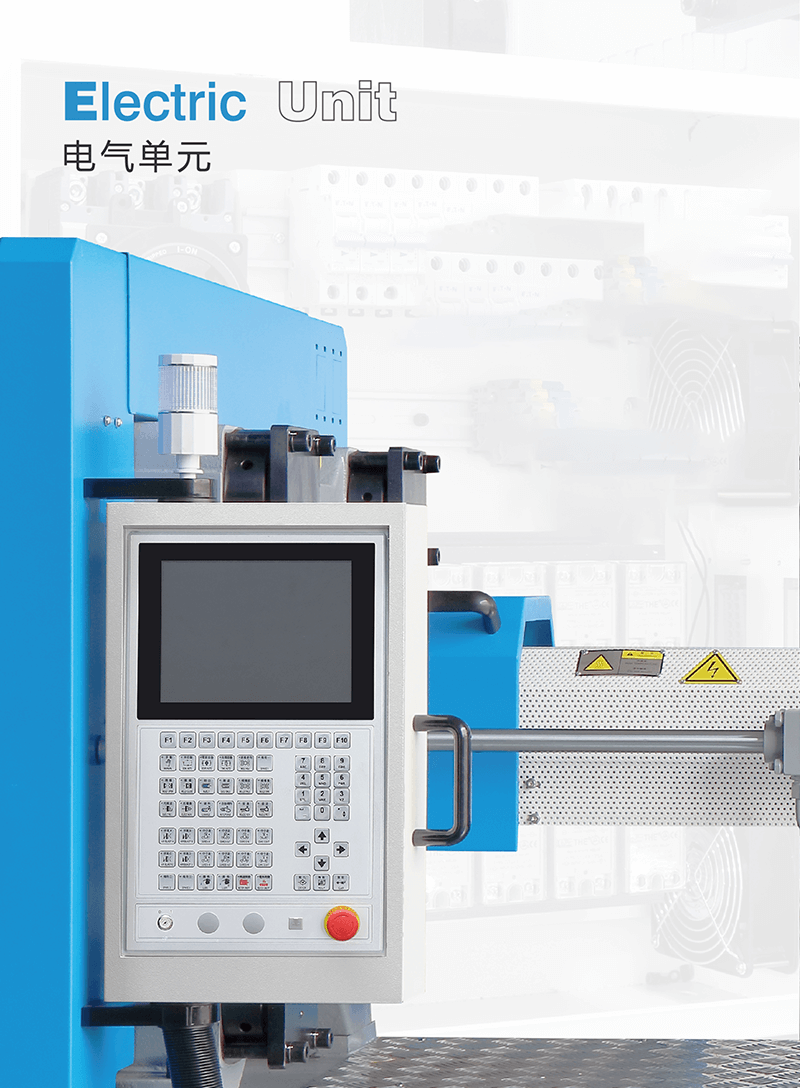

電氣單元

電氣單元 Electric Unit

  • 高響應控制器,響應速度快,控制精準
  • 世界名牌電器元件,質量可靠
  • 三色報警灯帶蜂鳴器,機器運行狀態一目了然
  • 電箱、接線盒處採用強弱電分開布局
  • 安全的電氣設計標準,保護操作人員的安全
  • 可實現現代化聯網管理功能

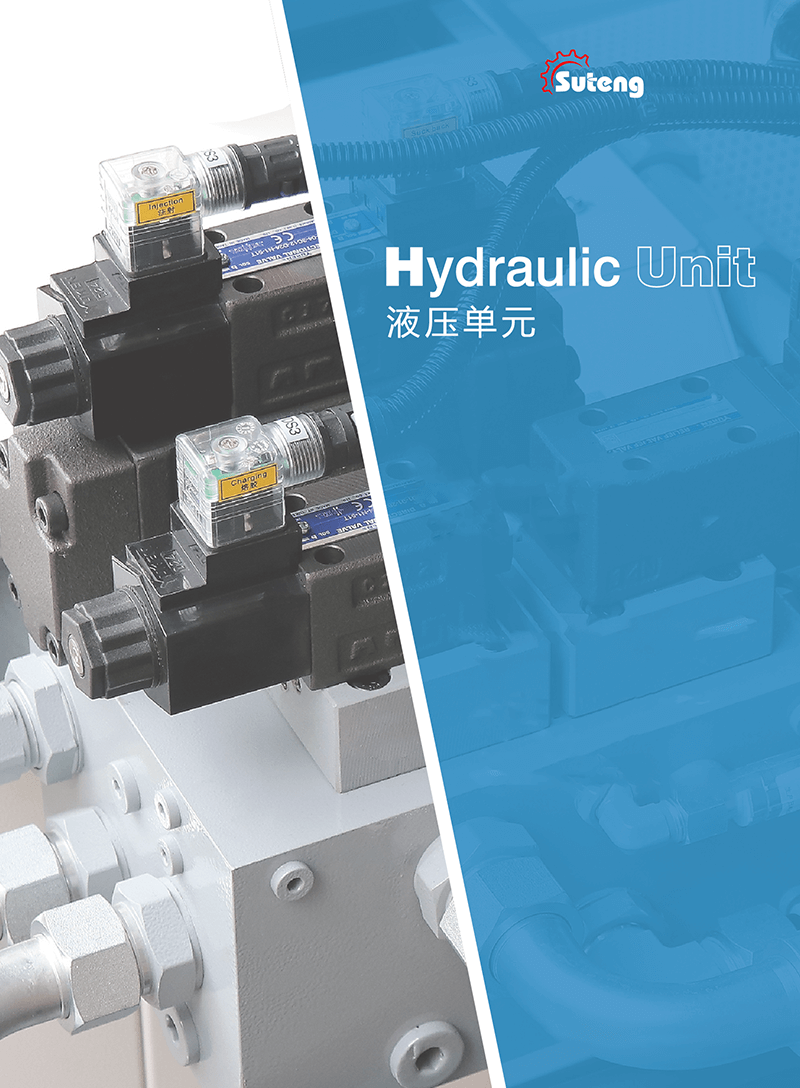

液壓單元

液壓單元 Hydraulic Unit

採用模塊化的設計理念,升級更為簡單,維護更加方便

  • 採用進口知名品牌液壓部件,確保機器的可靠性和快速反映
  • 可視化、可拆卸的油箱,油路維護更為簡單、方便
  • DIN標準錐面帶密封圈接頭,鋼板採用G螺紋密封堵頭,杜絕油污污染
  • 自封式磁性吸油過濾器,油路維護更方便
技術參數
說明 單位 SM-110 II SM-150 II SM-180 II SM-220 II
國際公認型號 NO 315 539 640 765
射出裝置   A B C A B C A B C A B C
螺桿直徑 mm 32 35 38 38 42 45 42 45 50 45 50 55
螺桿L/D比 L/D 25 22.8 21 25 22.7 21 23 21.6 19.4 23.3 21 19
理論射出容積 cm2 137 164 193 227 277 318 311 357 441 398 490 593
射出重量 (PS) g 125 149 175 206 252 289 283 325 401 362 446 540
射出速率 g/s 93 112 132 112 137 157 131 150 186 149 185 223
射出壓力 bar 2278 1904 1615 2376 1945 1695 2030 1769 1432 2038 1651 1364
螺杆轉速 rpm 220 220 185 185
鎖模系統
鎖模力 kN 1100 1500 1800 2200
開模行程 mm 360 380 435 492
大柱間距 mm 420x370 470x420 530x470 575x525
最大模厚 mm 400 500 550 580
最小模厚 mm 150 160 200 220
頂出行程 mm 100 120 140 150
頂出力 kN 38 50 53 70
其它
最大油泵壓力 MPa 16 16 16 16
電機功率 KW 15 18.7 23 26
電熱功率 KW 8.1 12.2 13.85 16.4
外型尺寸 m 4.25x1.17x1.6 4.66x1.27x1.65 4.95x1.34x1.7 5.65x1.43x1.81
油箱容積 L 200 250 250 300
機器重量 t 3.8 4.5 5.5 7.2

※由於技術不斷升級,產品技術參數仍以實機為主

說明 單位 SM-250 II SM-280 II SM-350 II
國際公認型號 NO 1010 1455 2350
射出裝置   A B C A B C A B C
螺桿直徑 mm 50 55 60 55 60 65 65 70 75
螺桿L/D比 L/D 23.4 21 19.5 23 21 19.5 23.6 22 20.5
理論射出容積 cm3 471 570 678 665 792 929 1161 1346 1545
射出重量 (PS) g 428 518 617 605 721 845 1056 1225 1406
射出速率 g/s 185 224 266 181 215 253 306 355 407
射出壓力 bar 2094 1731 1454 2139 1797 1531 1978 1705 1485
螺杆轉速 rpm 200 160 165
鎖模系統 CLAMPING UNIT
鎖模力 kN 2500 2800 3500
開模行程 mm 492 560 675
大柱間距 mm 575x525 630x580 730x680
最大模厚 mm 580 650 750
最小模厚 mm 220 250 280
頂出行程 mm 150 160 180
頂出力 kN 70 90 125
其它 OTHERS
最大油泵壓力 MPa 16 16 16
電機功率 KW 30 30 45
電熱功率 KW 18.35 21.2 29.7
外型尺寸 m 5.65x1.43x1.81 6.1x1.53x1.86 7.35x1.88x2.0
油箱容積 L 300 400 500
機器重量 t 7.5 9 12.7

※由於技術不斷升級,產品技術參數仍以實機為主

說明 單位 SM-450 II SM-550 II SM-680 II
國際公認型號 NO 2980 4250 4935
射出裝置   A B C A B C A B C D
螺桿直徑 mm 70 75 80 80 85 90 85 90 95 100
螺桿L/D比 L/D 23.6 22 20.6 21.3 20 18.9 23.3 22 20.8 20.8
理論射出容積 cm3 1519 1744 1984 2215 2501 2797 2835 3179 3542 3925
射出重量 (PS) g 1382 1587 1805 2016 2276 2545 2580 2893 3223 3572
射出速率 g/s 317 364 414 401 453 508 480 538 599 664
射出壓力 bar 1911 1664 1463 1967 1742 1554 2020 1800 1620 1450
螺杆轉速 rpm 155 135 135
鎖模系統
鎖模力 kN 4500 5500 6800
開模行程 mm 764 860 970
大柱間距 mm 780x730 880x830 970x920
最大模厚 mm 780 850 980
最小模厚 mm 300 350 380
頂出行程 mm 210 250 260
頂出力 kN 125 150 207
其它
最大油泵壓力 MPa 16 16 16
電機功率 KW 45 52 37+37
電熱功率 KW 32.1 41.5 44.3
外型尺寸 m 7.48x1.9x2.1 8.8x2.1x2.35 10.1x2.3x2.7
油箱容積 L 600 800 900
機器重量 t 16.8 22 32

※由於技術不斷升級,產品技術參數仍以實機為主

說明 單位 SM-800 II SM-1000 II SM-1250 II
國際公認型號 NO 5610 6100 9160
射出裝置   A B C D A B C D A B C D
螺桿直徑 mm 90 100 110 120 90 100 110 115 110 115 120 125
螺桿L/D比 L/D 24.4 22 20 18.3 25.5 23 20.9 20 23 22 21 20.2
理論射出容積 cm3 2990 3691 4467 5316 2988 3689 4464 4879 5270 5760 6272 6805
射出重量 (PS) g 2721 3359 4065 4837 2719 3356 4062 4440 4796 5242 5707 6193
射出速率 g/s 573 707 855 1018 590 729 880 960 793 867 944 1024
射出壓力 bar 2190 1780 1470 1230 2160 1760 1460 1330 1860 1700 1560 1440
螺杆轉速 rpm 110 100 90
鎖模系統
鎖模力 kN 8000 10000 12500
開模行程 mm 1040 1120 1320
大柱間距 mm 1020x980 1080x1080 1250x1250
最大模厚 mm 1000 1100 1300
最小模厚 mm 400 450 550
頂出行程 mm 280 325 380
頂出力 kN 186 210 245
其它
最大油泵壓力 MPa 16 16 16
電機功率 KW 45+45 45+55 37+37+37
電熱功率 KW 50.2 63.9 74.4
外型尺寸 m 11x2.35x2.8 12.1x2.51x2.95 12.9x2.7x3.3
油箱容積 L 1000 1700 2100
機器重量 t 37 42 59

※由於技術不斷升級,產品技術參數仍以實機為主
